美標閘閥Z40H-150LB產品說明書資料介紹

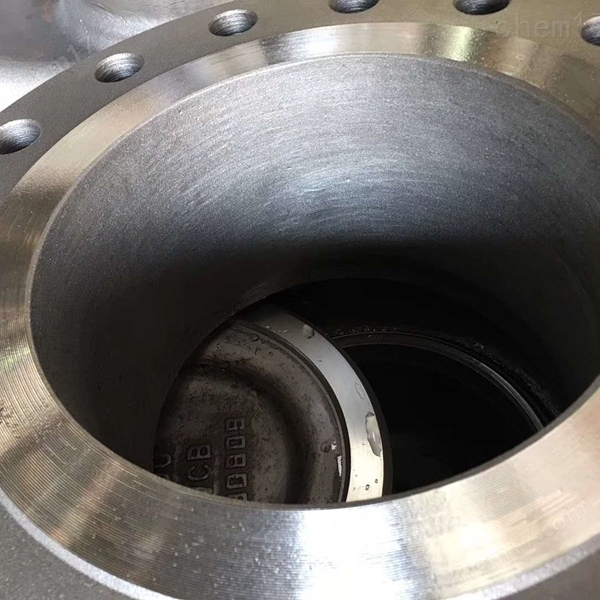

美標閘閥Z40H-150LB法蘭連接，明桿彈性閘板，鑄鋼/不銹鋼材質。設計制造符合美國國家標準ANSIB16.34,美國石油協會標準API600和API6D要求。結構緊湊、體積小、剛性好、安全可靠。關閉件（閘閥）彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因些，密封可靠，并且不會產生閘板楔死。閥座可為更換式閥座，可以任意組合與關閉件密封面材質的配對，以滿足工況要求，延長使用壽命。

用途

適用于工作壓力150LB~900LB，工作溫度 -29℃~570℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。

特點

1.符合國內外標準的要求，密封可靠、性能優良、造型美觀。
2.密封副配對合理，閘板和閥座的密封面不同硬度的硬質合金堆焊而成，密封可靠、硬度高、磨、高溫、腐蝕、抗擦傷性能好、壽命長。
3.閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和磨性。
4.可各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

執行標準:

設計標準:API60D或API600,S B2073-2083
結構長度:ANSI B16.10,SB2002
配管法蘭:ANSI B16.5、S B2212-224
對焊端尺寸:ANSI B16.25
檢驗與試驗:API6D或API598,S B2003

連接尺寸

外形尺寸圖

?

訂購須知

1、根據使用場所、用途，且了解有關法規、規格、標準、方針、許用認可后既可選用適合各種要求的閥
2、確認閥門的工作條件、使用規格、適用介質、對應材質、操作方式、工作壓力、介質溫度；
3、確定與管道相匹配的公稱通徑：DN(mm)、NPS( " )；
4、確定與管道相連接方式：法蘭式、內(外)螺紋式、焊接式、對夾式、卡箍式、卡套式等；
5、確定閥門操作的驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、電磁動、電液動等；
6、確認閥門的類型：球閥、閘閥、蝶閥、截止閥、止回閥、調節閥、電磁閥、安全閥、減壓閥、疏水閥、針型閥、角座閥、隔膜閥、平衡閥、過濾器及其它特種閥；
7、確定閥門的使用形式：開關型、調節型、安全型、自動型、排放型等；
8、確定閥門殼體及內件的材料：碳鋼、合金鋼、不銹鋼、球墨鑄鐵、灰鑄鐵、銅合金、鋁合金、塑料等；
9、確定閥門的密封性能要求、密封等級或密封泄漏量；
10、確定閥門的防護涂層要求、包裝要求、運輸要求；
11、特殊需要的閥門還應確定：結構長度、閥門高度、外型尺寸、流阻、排放能力、流量特性、防護等級、防爆性能等參數；
12、確定閥門的安裝位置及姿勢。
