高精度光柵尺探規傳感器使用說明

高精度光柵尺探規微位移傳感器，是以高精度光柵作為檢測元件的精密測量裝置，它是檢測裝置與數字顯示為一體的新型高精密數字化檢測儀器，優點是高精度，穩定可靠，讀數準確直觀，安裝簡單，攜帶方便。也可通過串并口和計算機相連，保存數據，并打印出測量數據和繪制誤差曲線。

一，高精度光柵尺探規傳感器主要技術參數

測量范圍： 0-10mm 0-20mm 0-30mm 0-40mm 0-50mm

柵距：10um 20um

分辨率：0.1um 0.5um 1um 5um

準確度：±0.5um(0-10mm) ±1um(0-20mm) ±2um(0-50mm)

重復定位精度：±1個分辨率

信號輸出：相位差依次相差90°幅值>500mv 兩路或者四路TTL信號（特殊要求可定制零位信號），也          可RS23或者RS485輸出。

工作電壓：DC5V±3%。或者DC24V±3%

工作溫度：40℃—﹣30℃，儲存溫度

高精度光柵尺探規微位移傳感器方形結構使用安裝測桿朝下或者水平放置以螺釘固定。固定孔中心距：22±0.2mm,或以Ø15軸夾緊，如上圖所示。

如需定制RS232或者RS485通訊接口，請咨詢聯系

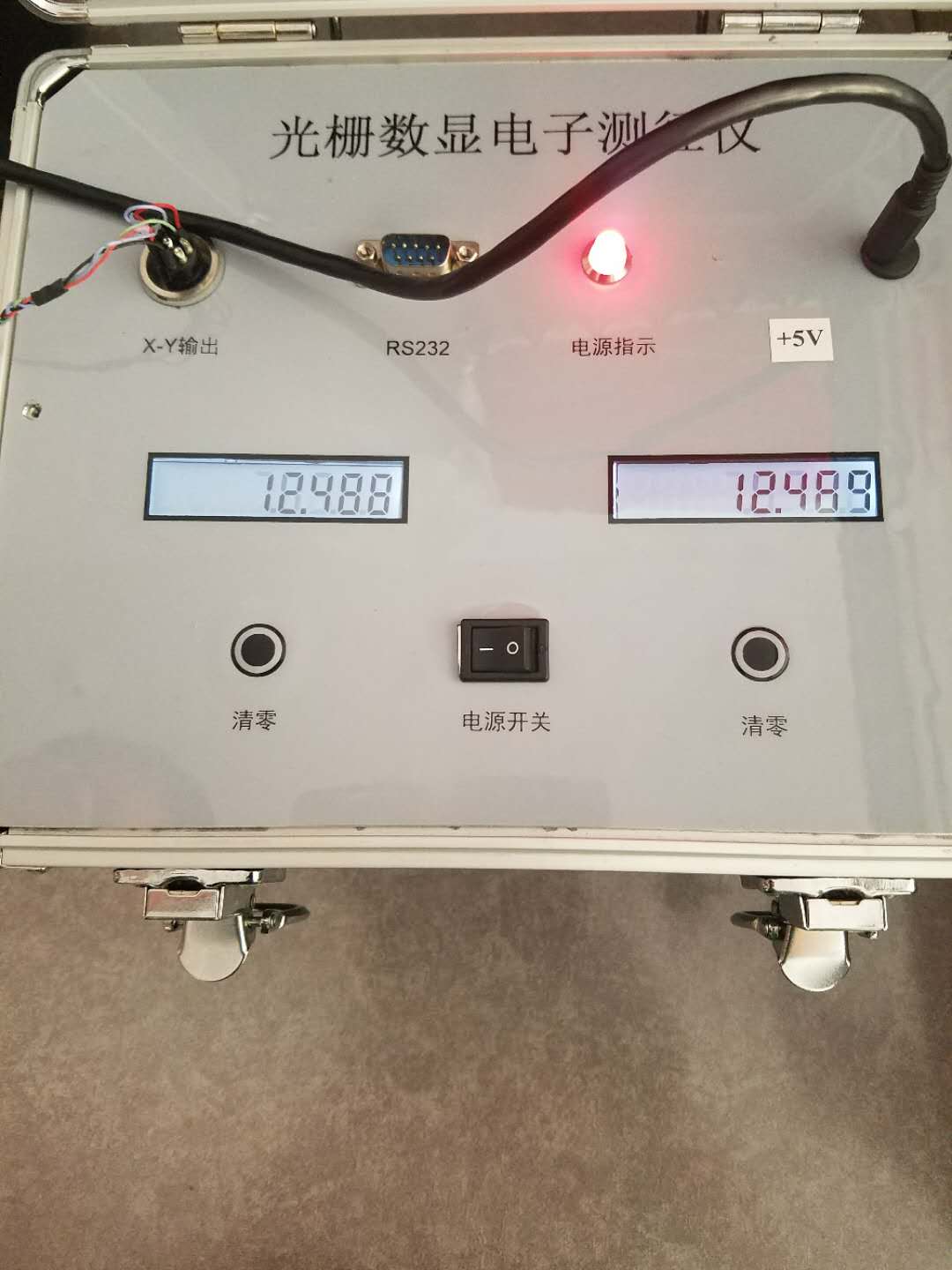

配套位移傳感器顯示：
