插入式渦街流量計測量介質

氣體：高爐煤氣、混合煤氣、各種單組分多組分氣體。過熱蒸汽、飽和蒸汽。壓縮空氣。天然氣，液化氣，火炬氣。

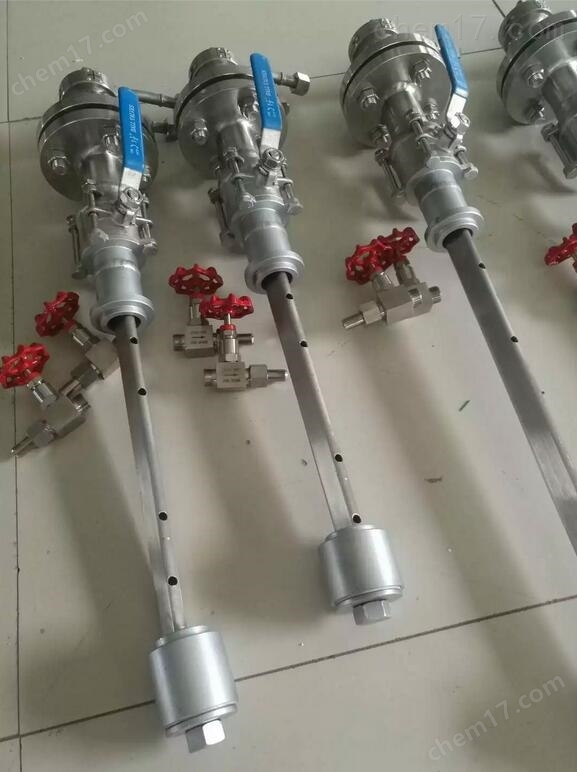

說明插入式渦街流量計

  主要用于大口徑工業管道計量,它zui大優點是抗振性能特別好，無零點漂移，可靠性高。 通過長時間對進行的大量波形分析和頻譜分析，設計出*的探頭形狀、壁厚，高度、探頭桿直徑及與之相配套的壓電晶體，采用*的數控車床進行加工，確保加工的同軸度和光潔度等技術參數，配合特殊的工藝處理，從而zui大限度的克服渦街流量計存在的固有自振蕩頻率對信號的影響這個通病。

產品特點
可在很寬的流量范圍內精確測量氣體、液體和蒸汽的流量而不受流體物理性質的影響。
不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓，
電流輸出均為電隔離型,具有良好的共模干擾抑制能力;
同時顯示流量值與累計流量值,不必輪流切換。
采用抗振動探頭，有效消除外界振動影響。

傳感器內部無機械可動部件，可靠性高，壓力損失小。

傳感器適用溫度、壓力范圍寬：－40～350℃， 0～16Mpa。

量程范圍寬，精測量度高。

測量結果不受流體密度、壓力、溫度、粘度等參數影響

*的數字信號處理技術，下限低，抗振性能優異。

電路采用表面貼裝工藝，結構緊湊，可靠性高。
安全防爆，適用于惡劣環境
無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長
采用微功耗高新技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上;
溫壓補償一體化設計;

技術參數
測量介質：液體、氣體、蒸汽
介質粘度：小于10cp
介質溫度：-50℃——+400℃
本體材料：1Cr18Ni9Ti(其他材料協議供貨)
傳感器密封:石墨墊片（特殊根據要求）
環境溫度：-30℃——+80℃（特殊根據要求）
公稱直徑： 插入式：DN200-5000mm
測量精度：
  液體：測量值的±1.5%（特殊）
  氣體：測量值的±2.5%
量程比：10：1
壓力等級：PN25，PN40（高壓可特殊制造）
連接方式： 插入式 DN200-DN5000

口徑和流量選型表

安裝步驟
  1：在需要安裝的管道正上方的水平管道上面必須割開一個直徑為100的圓孔，要去掉周邊的毛刺。
  2：將配套的一端，就是帶有法蘭的短管放在孔的上面，要保持短管與管道的垂直，必須焊接牢固。
  3：做到上面的步驟之后在圓孔處要放上墊片，然后把流量計插入，法蘭連接著，如果有球閥的話，一定要先吧球閥放在短管上連接好再打開球閥，然后再運行。
  4：必須要保證流量計前有大于15D的范圍，后面要保證有5D的直管段。
