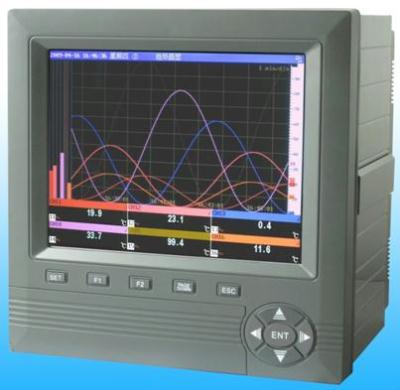

SWP-ASR200系列無紙記錄儀是香港昌暉公司經歷了LCD-R、SSR、CSR、TSR等多個系列早期無紙記錄儀的開發及應用，積累了豐富的無紙記錄儀開發應用經驗，結合的數字技術，增強了測量、顯示、存儲、通訊等各項功能的新一代智能二次儀表。它為產業帶來真正的革新，具有很高的實用價值。
全新硬件結構、強抗擾設計：一體化鋁合金外殼、內部EMI抗干擾屏蔽隔離設計，完善的軟件功 能，使儀表安全、可靠。
多通道采集及輸出：提供zui多48路全隔離全可切（*）輸入，6路DC24V饋電和32路繼電器輸出。提供頻率輸入或12路變送輸出、開關量輸入。采用插卡式安裝，即插即用，自動生成對應的端子接線圖。
顯示功能：采用10.4英寸、640*480分辨率的真彩TFT高亮度、寬視角LED背光液晶屏，人機交互友好，標識一目了然，方便用戶。
大容量FLASH存儲：內部采用大容量NAND FLASH存儲數據,zui大可擴展到128MB。
通信：提供2路全隔離的RS-232/485通訊接口，方便與上位機工控軟件聯網。支持外接微型打印機及USB2.0通用U盤。
◆SWP-ASR200（標準型）無紙記錄儀性能特點：
嵌入式、多任務操作系統的運用，使儀表效率更高，更加穩定、安全、可靠；
多達48種信號全隔離輸入，加上22位高精度A/D芯片，使儀表適用范圍更廣、采集數據更精確。
支持通用USB設備，使數據轉存更方便、快捷、安全。
可設定屏幕保護功能，綠色節能并延長LCD使用壽命。
新的硬件，使儀表電源轉換效率更高、更低的功耗、綠色節能環保。
海量、高品質FLASH存儲芯片，使儀表可以存儲更多的數據、掉電前保存使數據更安全。
細致的軟件開發，使儀表更聰明貼心，當增減板卡后自動生成新的儀表配置表，接線圖示等相關信息，方便用戶操作。
全鋁合金外殼，插入式安裝，超短機身，符合EMC（電磁兼容）國家GB/T17626.5標準,使儀表抗干擾性更強,輕便靈巧,便于安裝。
支持2路全隔離、高速通訊口（RS-232/485），支持1200-115200bps波特率，12路全可切*信號輸入，12路繼電器輸出，3路24V饋電，4路變送輸出，使儀表通訊更加靈活便捷
多種字符輸入（大小寫英文、數字、漢字、特殊字符），支持多語言版本切換（英、繁、簡），方便不同地域用戶選擇。
強大的支持，豐富的功能，支持用戶特殊功能定制，適應更多特殊應用需求，避免用戶2次投資花費。
全新設計的上位機分析軟件，便于數據的統一收集、分析處理和安全保存
◆技術參數
商 標 | 型 號 |
SWP- | ASR200系列 |
輸入信號 | 模擬量 標準熱電偶：B、S、K、E、T 、J、WRe3-25等 脈沖量 矩形/正弦/三角波，輻度大于4V，頻率范圍0～15KHz（或根據用戶要求任定） |
輸出信號 | 模擬量 DC 0～10mA(負載能力≤750W) DC 4～20mA(負載能力≤500W) DC 0～5V (負載能力≥250KW) DC 1～5V (負載能力≥250KW) 開關量 繼電器控制輸出，觸點容量：AC220V/3A；DC24V/6A（阻性負載） 通訊輸出 標準串行雙向通信接口：RS -485/232C(共兩路可同時選擇),帶全隔離高速磁耦 波 特 率1200～115200bps ,具有MODBUS-RTU、SR-BUS（SWP儀表通訊協議） 饋電輸出 DC 24 V , 負載能力≤60 mA |
特 性 | 測量精度 ± 0.2%FS ±1字或±0.5 %FS ±1 字 變化率下限、差值下限和差值上限報警，可設置報警輸出延時時間、報警回差、 語 言 中文(簡、繁體)、英文，內置GB2312二級漢字庫，包含6500個漢字 保護方式 設定參數*保存，記錄數據斷電保存，內置看門狗電路，掉電時數據預先保存 打印歷史數據、曲線或?qū)崟r(shí)數據 參數設定 全中文菜單提示，通過按鍵或上位機通訊口設定 安裝方式 卡條式固定架 |
使用環境 | 環境溫度 -15℃～60℃ 相對濕度 ≤85RH 避免強腐蝕氣體 供電電壓 AC90～265V（50 — 60Hz） 功 耗 ≤20W（AC220V線性電源供電） |
儀表外形 |
|
外形尺寸 | 寬×高×深：288×288×240 mm |
開孔尺寸 單位：mm |
|
接線圖 | 請看隨機說明書 |

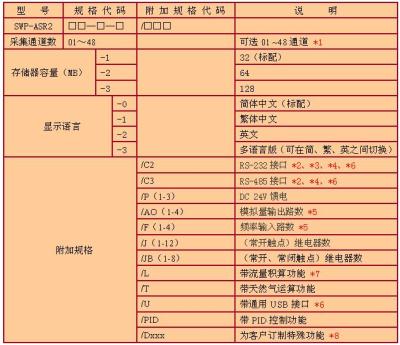

SWP-ASR200（標準型）無紙記錄儀型譜表
*1 通道2為標準配置，其他全可切通道。
*2 用戶在選擇通訊時可以同時選擇兩路，其中一路為RS-232，另一路為RS-232或RS-485。儀表通訊接口標配為9芯板式針，如用戶需9芯板式孔接口可在定制時說明。
*3 必須選用40字符/行(如TPμP-A40) 的微型打印機。
*4 使用微型打印機時，必須配置RS-232 (/C2)接口。
*5 /AO和/F規格不能同時選用；帶該類附件規格后，全可切輸入信號zui多允許8路（否則可達12路）。
*6 如果用戶選配通訊或U盤時，可配送分析軟件。
*7 zui多帶6路積算功能。
*8 如用戶有特殊功能開發需求的可以與我公司，可單獨定制儀表功能，xxx為特殊定制功能的編碼。
常見問題FAQ
問：ASR系列儀表較以前的儀表有何優勢？
答：ASR系列儀表硬件重新設計，功耗更低、軟件功能更強、支持通用U盤、存儲容量顯著擴大、人機交互界面更友好、性?xún)r(jià)比更高。
問：ASR系列儀表可以存多少天數據？
答：這要根據儀表配置的FLASH容量、采集路數以及記錄間隔決定，可參考下表：
容量（MB） | 記錄間隔(S) | 通道數 | 大約可記錄天數(天) |
32 (出廠基本配置) | 10 | 1 | 683 |
2 | 341 | ||
4 | 170 | ||
8 | 82 | ||
240 | 1 | 16401 | |
2 | 8200 | ||
4 | 4100 | ||
8 | 1984 | ||
64 （可擴展） | 10 | 1 | 1594 |
2 | 797 | ||
4 | 398 | ||
8 | 192 | ||
240 | 1 | 38037 | |
2 | 19134 | ||
4 | 9567 | ||
8 | 4629 | ||
128 （可擴展） | 10 | 1 | 3415 |
2 | 1705 | ||
4 | 850 | ||
8 | 410 | ||
240 | 1 | 82005 | |
2 | 41000 | ||
4 | 20500 | ||
8 | 9920 |
當內存容量為32MB、1路全可切通道、記錄間隔為1秒時，可記錄約68天。用戶用此計算，如用戶定制儀表的內存容量為32MB、10路全可切通道、記錄間隔為2秒時，可記錄約68÷5×2=27.3天。
問：ASR系列儀表數據如何保存？
答：ASR系列儀表采用A++級快閃存儲器（Nand Flash）作為內部存儲介質，不需后備電池，可掉電保存。記錄數據采用壓縮算法保存，保證記錄數據不失真。每個記錄點保存測量間隔時間內數值的zui大值和zui小值，即使數值瞬間突變也可以保存記錄。
問：ASR系列儀表是否支持U盤？
答：ASR系列儀表支持目前市售的通用2.0或1.1接口容量在32GB以下的U盤，但由于目前市場上的U盤魚龍混雜，存在較多偽劣產品，故我司*您使用*、正規產品，保護您的合法利益。
問：ASR系列儀表有哪幾種報警方式？
答：ASR系列儀表目前共有：上限報警（H）、下限報警（L）、變化率上限報警（R）、變化率下限報警、差值上限報警和差值下限報警等6種類型，同時儀表有報警顯示和報警輸出，具體設置方法參見儀表說明書P4。
問：ASR系列儀表支持哪幾種通訊協議？
答：ASR系列儀表目前支持2種協議：標準Modbus和SR-bus（我司內部協議），可方便的與組態軟件通訊。ASR系列儀表有2個全隔離，高速通訊口，zui高波特率達到115200 bps，2個通訊口可分別為RS-232H和RS-485，具體設置方法參見儀表說明書P65。
問：ASR系列儀表可以在線打印數據嗎？
答：ASR系列儀表在外接40字符/行的微打后，用戶可以打印“歷史曲線”、“歷史數據”、“實時數據”。用戶也可以設置打印開始及結束時間、定時打印間隔。具體設置方法參見儀表說明書P20。
型號對比
對比參數 | ASR100系列 | ASR200系列 | ASR300系列 | ASR400系列 | ASR500系列 | |
顯 示 部 分 | 液晶屏尺寸及類型 | 5.6寸真彩 TFT屏LED背光 | 10.4寸真彩 TFT屏CCFL背光 | 3.6寸真彩 TFT屏LED背光 | 3.6寸真彩 TFT屏LED背光 | 5.6寸藍白 TFT屏LED背光 |
顯示 分辨率 | 320×234 | 640×480 | 320×240 | 240×320 | 320×234 | |
多語言 顯示 | 支持簡、繁、英 以及多語言切換 | 支持簡、繁、英 以及多語言切換 | 支持簡、繁、英 以及多語言切換 | 支持簡、繁、英 以及多語言切換 | 支持簡、繁、英以及多語言切 | |
記錄曲線顯示 | 橫向、縱向，模擬走紙，顯示區域放大，自動切換畫面，自定義分組 | 橫向、縱向，模擬走紙，顯示區域放大，自動切換畫面， 自定義分組 | 橫向、縱向，模擬走紙，顯示區域放大，自動切換畫面， 自定義分組 | 橫向、縱向，模擬走紙，顯示區域放大，自動切換畫面，自定義分組 | 橫向、縱向，模擬走紙，顯示區域放大，自動切換畫面，自定義分組 | |
屏保 功能 | 有 | 有 | 有 | 有 | 有 | |
多種類型輸入方式 | 拼音、數字、英文大小寫、特殊字符 | 拼音、數字、英文大小寫、特殊字符 | 拼音、數字、英文大小寫、特殊字符 | 拼音、數字、英文大小寫、特殊字符 | 拼音、數字、英文大小寫、特殊字符 | |
定制開機畫面 | 支持 | 支持 | 支持 | 支持 | 支持 | |
儀表配置圖及接線圖 | 有 | 有 | 有 | 有 | 有 | |
顯示測量數據范圍 | -9999 ～ 99999 | -9999 ～ 99999 | -9999 ～ 99999 | -9999 ～ 99999 | -9999 ～ 99999 | |
輸 入 部 分 | zui大輸入通道數 | 12 | 48 | 8 | 8 | 12 |
信號 全可切 | 支持 | 支持 | 支持 | 支持 | 支持 | |
測量精確度 | 0.2%FS±1字或 0.5%FS±1字 | 0.2%FS±1字或 0.5%FS±1字 | 0.2%FS±1字或 0.5%FS±1字 | 0.2%FS±1字或 0.5%FS±1字 | 0.2%FS±1字或 0.5%FS±1字 | |
zui小采樣時間 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | |
zui小記錄時間 | 1 | 1 | 1 | 1 | 1 | |
自定義 工位號 及單位 | 支持 | 支持 | 支持 | 支持 | 支持 | |
輸出部分 | zui大饋電路數 | 3 | 6 | 3 | 3 | 3 |
zui大繼電器數 | 12 | 24 | 6 | 6 | 12 | |
zui大變送輸出路數 | 4 | 12 | 2 | 2 | 4 | |
數據存儲 | 基本FLASH容量（MB） | 32 | 32 | 32 | 32 | 32 |
zui大FLASH容量（GB） | 1 | 1 | 1 | 1 | 1 | |
U盤轉存 | 支持 | 支持 | 支持 | 支持 | 支持 | |
通 訊 部 分 | RS232及RS485 | 支持 （高速、全隔離） | 支持 （高速、全隔離） | 支持 （高速、全隔離） | 支持 （高速、全隔離） | 支持 （高速、全隔離） |
支持通訊協議 | Modbus和SRbus | Modbus和SRbus | Modbus和SRbus | Modbus和SRbus | Modbus和SRbus | |
打印功能 | 支持 | 支持 | 支持 | 支持 | 支持 | |
波特率 | 1200 ～ 115200 | 1200 ～ 115200 | 1200 ～ 115200 | 1200 ～ 115200 | 1200 ～ 115200 | |
zui大通訊口數 | 2 | 2 | 2 | 2 | 2 | |
電 源 | 供電 | AC 90～265 | AC 90～265 | AC 90～265 | AC 90～265 | AC 90～265 |
功耗 | ≦20 | ≦40 | ≦15 | ≦15 | ≦20 | |
擴 展 部 分 | 通道運算功能 | 支持 | 支持 | 支持 | 支持 | 支持 |
流量、熱能積算 （帶溫、壓補償） | 支持 | 支持 | 支持 | 支持 | 支持 | |
流量 報表功能 | 有 | 有 | 有 | 有 | 有 | |
上位機分析軟件 | 有 | 有 | 有 | 有 | 有 | |
其 它 部 分 | 重量 | 3000 | 8600 | 2000 | 2000 | 3000 |
安裝 方式 | 卡條安裝 | 卡條安裝 | 卡條安裝 | 卡條安裝 | 卡條安裝 | |
開孔尺寸 | 138+1×138+1 | 208+1×208+1 | 151+1×76+1 | 76+1×151+1 | 138+1×138+1 | |
外形尺寸 | 144×144×180 | 288×288×240 | 160×80×183 | 80×160×183 | 144×144×180 | |
